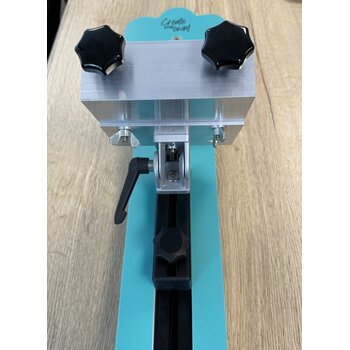

123Paracord JIG PRO Befestigung der Klemme

Aus Versandgründen ist das Scharnier nicht am JIG befestigt. Sie können es wie folgt montieren:

• Setzen Sie die beiden Kunststoffringe wie in Abb. 1 und Abb. 2 gezeigt ein. Diese werden an der Innenseite des Scharniers (Abb. 3) angebracht.

Abb. 1

Abb. 2

Abb. 3

• Setzen Sie den Stahlring und die Schraube (Abb. 4) ein und ziehen Sie diese mit dem mitgelieferten Inbusschlüssel (Abb. 5) fest.

Abb. 4

Abb. 5

• Setzen Sie den Stahlring und den Griff (ABB. 6) auf und ziehen Sie diese fest (ABB. 7).

ABB. 6

ABB. 7

Hinweis: Sie können den Griff nicht vollständig drehen, da die JIG im Weg ist. Sie können den Griff nach außen ziehen und nach hinten drehen. Anschließend können Sie die nächste Drehung vornehmen (Abb. 8). Wiederholen Sie dies, bis der Griff fest sitzt.

ABB. 8
